System ALL in ONE

  • Jedno urządzenie integrujące: Track&Trace, tamper evident,  etykietowanie (vignette).
  • Nadruk i weryfikacja nadruku do trzech stron kartonika (dwa skrzydełka i górna część kartonika)
  • Wydajność nadruku i kontrola nadruku: do 400 kartonów/min
  • Regulowana prędkość transportu kartoników: 25 do 50 m/min. Kierunek transportu Lewo -> Prawo.
  • Struktura wykonana ze stali nierdzewnej.
    System Tamper Evident (naklejki na skrzydełkach kartonika) z kontrolą obecności
  • Zintegrowany system etykietowania z dedykowaną kamerą VGA do ich rozpoznawania. Opcjonalnie możemy zaoferować drukarkę thermotrasferową do drukowania etykiet. Etykieta jest nanoszona na górną część kartonika.
  • System drukowania oparty na technologii Hewlett – Packard składający się z kontrolera drukowania Volke, głowicy drukującej. Kartridż z tuszem na bazie wody typ HP TIJ 2.5. Rekomendujemy używanie kontrolera drukowania Antares współpracującego z technologią HP tak samo jak Volke a czyniącego urządzenie bardziej spójne.
  • System wizyjny do obróbki w czasie rzeczywistym kodów 2D (Data Matrix) jak i kodów rozpoznawalnych przez człowieka.
  • Panel operatora: 15” TFT dotykowy, kolorowy, na ramieniu z przyciskami start/stop, Awaryjny.
    Zintegrowany, jednolity panel elektryczny mieszczący części elektryczne, PLC, pompę podciśnienia.
  • Trójkolorowa sygnalizacyjna kolumna świetlna
    Transporter z napędem bezszczotkowym. Transport kartoników wspomagany zabierkami na pasie transportera dla pewnego prowadzenia i pozycjonowania. Enkoder dla śledzenia pozycji kartonika.
  • Zbiornik na odrzuty zamykany na klucz.
  • Odrzutnik: dysze sprężonego powietrza. Presostat kontrolujący obecność ciśnienia w obwodzie odrzutu. Zalecane ciśnienie 6 bar.
  • Opcjonalnie odrzutnik jako siłownik pneumatyczny dla produktów o ciężarze większym niż 150g.
  • Wsporniki na kamerę i głowicę drukującą wyposażone we wskaźniki mikrometryczne dla łatwej zmiany formatu.
  • Sprzężenie zależności z maszynami za i przed.
  • Skaner kodów 2D Datamatrix (Datalogic) dla weryfikajci i rozpoznania kodów.
  • Zdalna diagnostyka po sieci Ethernet.
  • Zasilanie wspomagane przez UPS
  • Wymiary gabarytowe: 1712mm x 1620mm x 2350mm (Dł. X Szer. x Wys.)
  • Głowica etykietująca zintegrowana z urządzeniem
  • Oddzielna kamera sprawdzająca poprawne naniesienie and integralność/cztelność „bollino/vignette”
  • Opcjonalnie możemy zaoferować drukarkę thermotransferową do drukowania etykiet.
  • Osłony przeźroczyste z krańcówkami zabezpieczającymi przed uruchomieniem.

Głowica etykietująca

– Szerokość etykiety: od 8mm do 128mm
– Średnica szpuli etykiet: do 280mm
– Średnica rdzenia szpuli: 40 do 75mm
– Długość etykiety: od 10mm do 50mm

  • Zasilanie elektryczne głowicy: 230 VAC, L,N, GND
  • Pobór mocy głowicy : 150W
  • Silnik: krokowy

Opcjonalnie możemy zaoferować drukarkę thermotransferową do drukowania seryjnej i nieseryjnej informacji na etykietach (kod 1D-2D, informacje odczytywane przez człowieka).

Rysunek 1 Rysunek kompletnego systemu: Nadruk i Kontrola, aplikator etykiet, aplikator temper evident.

A = 30 – 120 mm
B = 20 – 100 mm
H = 65 – 200 mm

Wymiar B = 16mm (URS) jest poniżej
standardowego zakresu maszyny i jest
możliwa praca z takim kartonikiem
aczkolwiek potrzebujemy zweryfikować go
z rysunkiem prawdziwego kartonika jak i
próbką takiego kartonika.

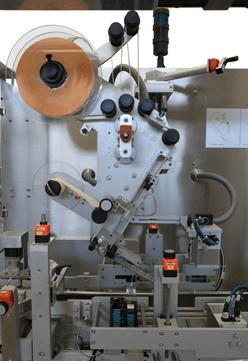

Rysunek 2 Zdjęcie głowicy etykietującej

Rysunek 3 Zdjęcie opcjonalnej drukarki
thermotransferowej etykiet
